[No.8047]BTDF-I型定向反射镜(伸缩遮光筒)



价格:1600.00元/套 产品用途
  用于拍照水平面浅色光滑客体上的潜在指纹。
配置内容
定向反射镜 1个 转接圈67mm-62mm 1个
伸缩遮光筒 1套 转接圈72mm-67mm 1个
转接圈58mm-55mm 1个 铝合金箱 1个
转接圈62mm-58mm 1个

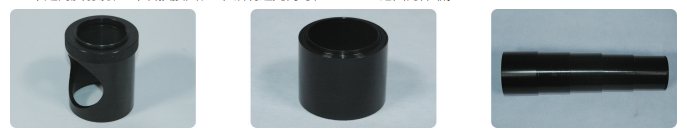

产品介绍
  1. 定向反射镜:铝制圆筒,侧面有椭圆形开口,中间有一个倾斜45°角的椭圆形半透半反镜。
  2. 转换接圈:使定向反射镜与不同型号的镜头连接。
  3. 遮光筒:5节口径不同的遮光筒相互套装,缩回时长度30cm,伸长时长度60cm。遮光筒内壁进行了消除反射光的处理,不会因反光影响指纹反差。
工作原理
  1. 光源发出的光经过半透半反镜的反射后,沿着照相机镜头光轴的方向垂直向下照射在物体的光滑表面上。
  2. 背景对入射光产生垂直向上的定向反射,反射光全部出现在定向反射方向,能量集中在定向反射方向。
  3. 指纹对入射光进行漫反射,反射光出现在各个方向,能量分散在各个方向。
  4.  在垂直方向观察,背景反射光全部进入镜头,指纹反射光只有很小部分进入镜头。通过镜头看到的结果是在明亮的背景中指纹呈暗色调。遮光筒防止环境杂光干扰。

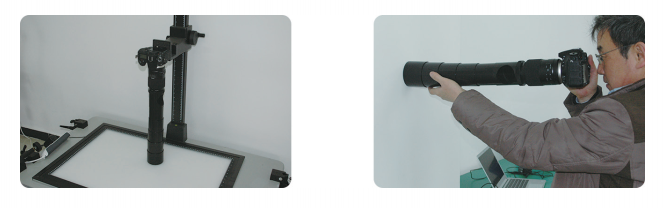

拍照水平面光滑客体上的潜在指纹
  1. 将相机安装在翻拍仪上,微距镜头安装在单反相机上,定向反射镜安装在微距镜头上(使用转换接圈可连接各 口径的镜头),遮光筒安装在定向反射镜上。
  2. 将潜在指纹放置在遮光筒下方,遮光筒自然下落伸长,罩住潜在指纹,阻挡杂光干扰。
  3. 在大约距离1米远的距离,用面光源照射定反镜的半透半反镜。面光源与半透半反镜高度相同。经过半透半反镜的反射,面光源的光垂直向下照射潜在指纹,背景反射光垂直向上,透过半透半反镜进入镜头。
  4. 调整相机的高度,调整面光源的高度、位置,调整镜头焦距,直到在镜头中清晰看到明亮背景中暗色的指纹,拍照指纹图像
