[No.G027]BTJG-I型便携式激光物证勘查仪

BTJG-I型便携式激光物证勘查仪的操作方法 激光物证勘察仪搜索生物物证 生物物证靶向试剂配合激光物证勘察仪使用
产品用途
  1. 激发汗液印迹、精斑、皮屑、骨骼、尿液印迹、唾液印迹等生物物证的荧光。
  2. 将生物物证靶向试剂喷洒在汗液印迹、潜血印迹上,可用激光激发荧光。
  3. 激发陈旧汗液手印的荧光。
  4. 汗液手印加热处理后,可用激光激发荧光。
  5. 用DFO、茚二酮、罗丹明6G显现的汗液指纹,可用激光激发荧光。
  6. 酸性荧光黄显现的潜血手印、潜血足迹,可用激光激发荧光。
  7. 激发炸药残留物、多种助燃剂、多种纤维的荧光。

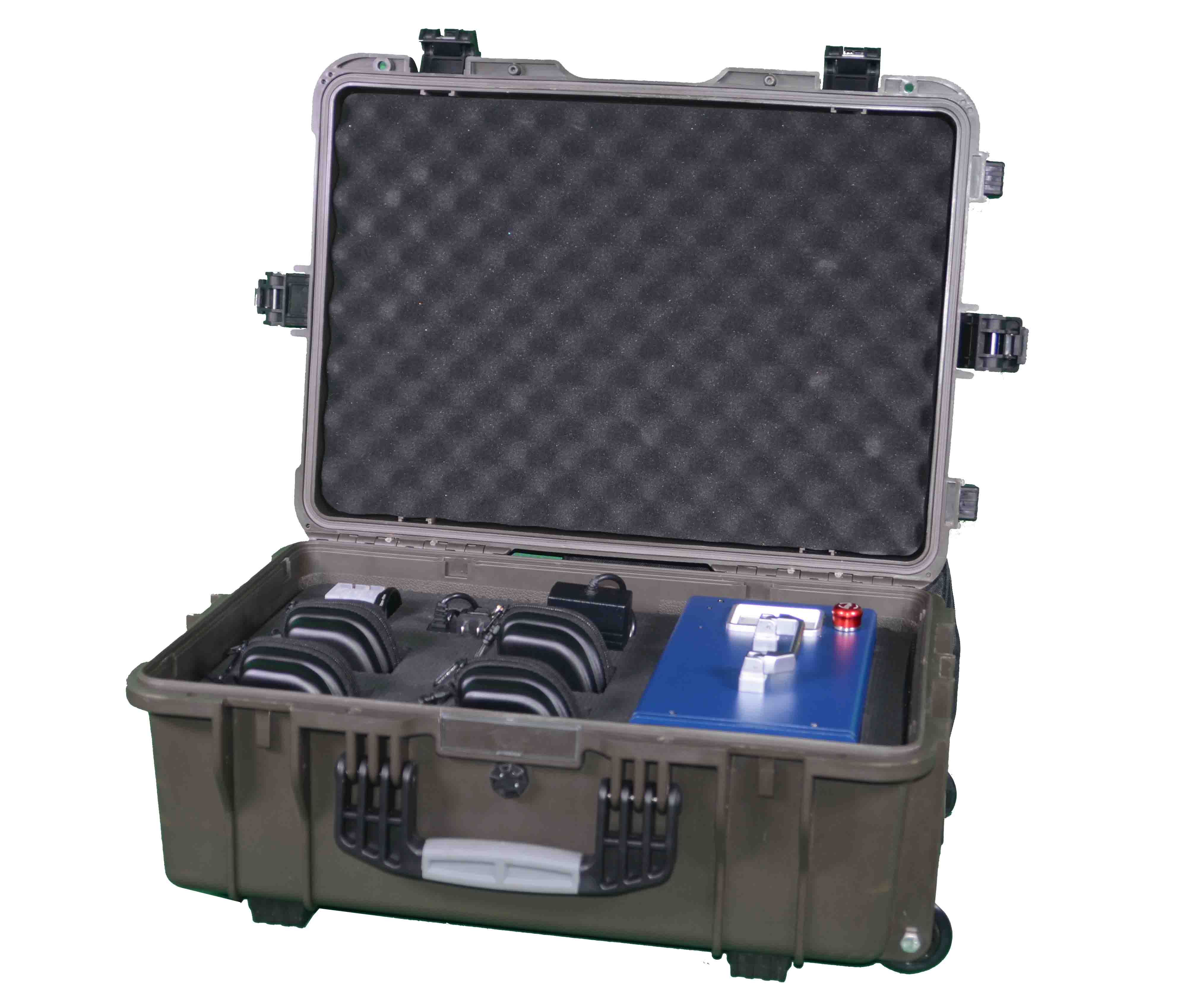

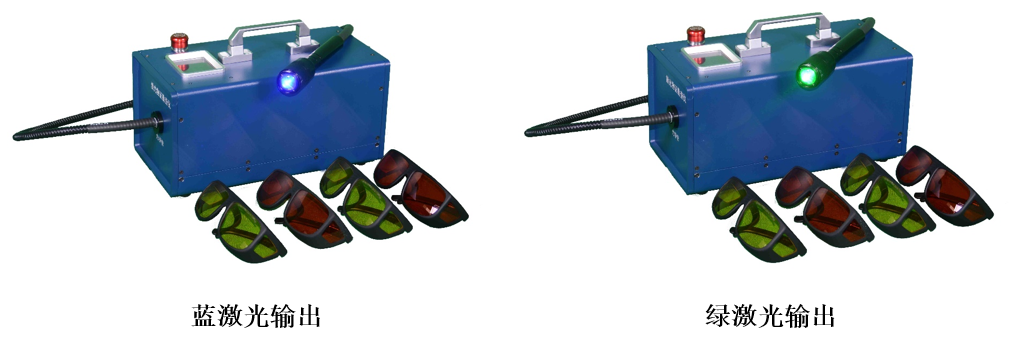

  产品组成
激光器 1台 445nm蓝激光滤光眼镜 2付
光导管 1根 520nm绿激光滤光眼镜 2付
钥匙开关 2把 445nm蓝激光照相滤光片 1个
充电器 1个 520nm绿激光照相滤光片 1个
电源适配器 1个 PP防潮拉杆箱 1个
  技术参数
  1. 输出光谱:445nm蓝激光、520nm绿激光
  2. 445nm 蓝光功率:≥12W,功率可调
  3. 520nm 绿光功率:≥8W,功率可调
  4. 光输出方式:光导管加扩束镜
  5. 输出光形态:圆形光束,在距出口50cm处,光斑直径20cm
  6. 开关安全措施:钥匙开关、急停开关、激光开关、光导管开关
  7. 开关控制方式:打开钥匙开关,触摸屏显示所有信息,按触摸屏提示进行操作
  8. 光导管长度:1.2米
  9. 光导管口径:光芯直径5mm
  10. 光导管安装方式:插拔式安装
  11. 供电方式:内置电池供电,外接电源适配器AC220V交流供电
  12. 电池容量:22.2V,10AH
  13. 电池供电时间:最大功率(绿光8W)持续供电2.5小时(150分钟)
  14. 充电器:DC25.2V,3A
  15. 电源适配器:输入AC220V,输出DC24V,6.25A
  16. 激光器使用寿命:15000个小时以上
  17. 主机尺寸:长320mm,宽160mm,高180mm;
  18. 主机重量:5.75kg;
安全性能:符合国家强调标准《GB7247.1-2012激光产品的安全》中Ⅳ类激光生产标准
  产品特点
激光器开关用触摸屏进行控制,打开钥匙开关,触摸屏亮起并显示信息:激光开启按键和光强调节按键【蓝】、【绿】、【+】、【-】,输出激光的功率,电池剩余电量,激光器操作提示。完全按提示进行激光器的操作。 445nm蓝激光滤光眼镜在完全阻挡445nm蓝激光的同时,自身不会产生荧光,不会干扰物证荧光。520nm绿激光滤光眼镜在完全阻挡520nm绿激光的同时,自身不会产生荧光,不会干扰物证荧光。如果滤光眼镜自身产生荧光,观察者会有雾蒙蒙的感觉。 445nm蓝激光照相滤光片、520nm绿激光照相滤光片是干涉滤光片,自身不会产生荧光,不会干扰物证荧光。如果滤光片自身产生荧光,人眼在照相机取景器中观察,会有雾蒙蒙的感觉。 设置光导管开关,不插接光导管,不能输出激光。此功能确保激光器不会输出危险的极细光束,只能通过光导管、扩束镜输出粗光束,不会伤害人体。

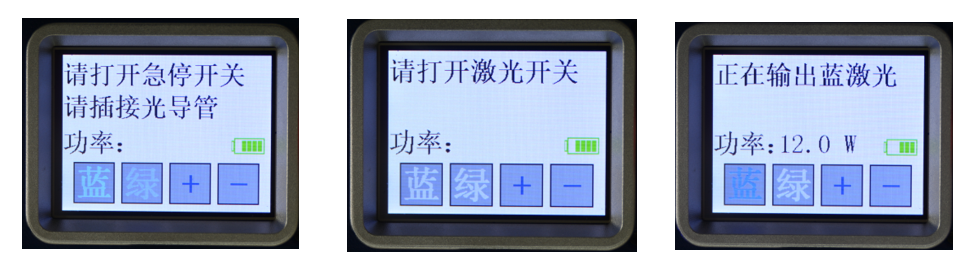

  激光器操作方法
  1. 打开钥匙开关,触摸屏亮起并显示信息
  2. 如果急停开关断开,触摸屏提示“请打开急停开关”,打开后,提示语消失。不打开急停开关,不能输出激光。
  3. 如果光导管没有插接,触摸屏提示“请插接光导管”,插接后,提示语消失。不插接光导管,不能输出激光。
  4. 如果急停开关已接通,光导管已插接,触摸屏提示“请打开激光开关”。
  5. 按下【蓝】按键,光导管输出蓝激光,按动【+】、【-】,可调节激光强度。
  6. 再次按下【蓝】按键,蓝激光关闭。
  7. 按下【绿】按键,光导管输出绿激光,按动【+】、【-】,可调节激光强度。
  8. 再次按下【绿】按键,绿激光关闭。
  9. 输出蓝激光时,按下【绿】按键,立刻切换成输出绿激光。
  10. 输出绿激光时,按下【蓝】按键,立刻切换成输出蓝激光。
  应用范围   激发生物物证荧光。
用445nm蓝激光照射物证,佩戴蓝激光滤光眼镜观察物证的荧光,汗液印迹、精斑、皮屑、骨骼、尿液印迹、唾液印迹等生物物证可以发出较强的荧光。看到物证荧光后,可以将蓝激光照相滤光片安装在相机镜头前,拍照物证。 用445nm蓝激光照射物证时,如果客体背景产生较强荧光,会减弱或完全消除物证荧光的反差效果。此时可以用520nm绿激光照射物证,佩戴绿激光滤光眼镜观察物证的荧光。绝大多数情况下,背景的荧光会大幅减弱或完全消失,物证的荧光会更加突出,反差加大。将绿激光照相滤光片安装在相机镜头前,拍照物证。 445nm蓝激光激发生物物证荧光的能力强于520nm绿激光,但激发背景荧光的能力也强于520nm绿激光,要根据客体背景的情况选择使用。
激发生物物证靶向试剂处理后汗液印迹、血迹的荧光
将生物物证靶向试剂喷洒在可能留有汗液印迹、血迹的客体上,等待20分钟左右使试剂与汗液印迹、血迹充分反应,用520nm绿激光照射物证,佩戴绿激光滤光眼镜观察,可以观察到汗液印迹、血迹的荧光。用电热吹风机加热物证,或延长反应时间可以增强荧光强度。 激发陈旧汗液手印的荧光
用445nm蓝激光或520nm绿激光照射物证,佩戴滤光眼镜,均可以看到陈旧汗液手印的荧光,如果对手印进行加热处理,荧光强度会显著增强。 激发加热处理后汗液手印的荧光
书写纸张、信封、快递袋上的汗液手印用“纸张汗液指纹热致荧光显现仪”进行加热处理后,用显现仪的荧光观察箱可以看到手印的荧光。如果用445nm蓝激光或520nm绿激光照射纸张,会观察到效果更好的手印荧光,因为激光的强度远高于荧光观察箱的光强度。 激发DFO、茚二酮、罗丹明6G显现汗液指纹的荧光
DFO、茚二酮、罗丹明6G显现汗液的指纹可以用520nm绿激光激发荧光。 激发酸性荧光黄显现的潜血手印、潜血足迹的荧光
酸性荧光黄显现的潜血手印、潜血足迹酸性荧光黄显现的潜血手印、潜血足迹可以用445nm蓝激光激发荧光。 激发炸药残留物、多种助燃剂、多种纤维的荧光
用445nm蓝激光或520nm绿激光照射物证,佩戴滤光眼镜,均可以看到炸药残留物、多种助燃剂、多种纤维的荧光。
