No.G001 BTSS-I型台式十三波段光源





价格:38000元/台
产品用途

  1. 激发多种物证的荧光,用于发现物证,显现物证。
  2. 背景和物证对不同颜色光谱的反射率不同,用多波段光源不同颜色的光谱照射物证,会看到不同的反差效果,选择较好的反差效果进行记录。

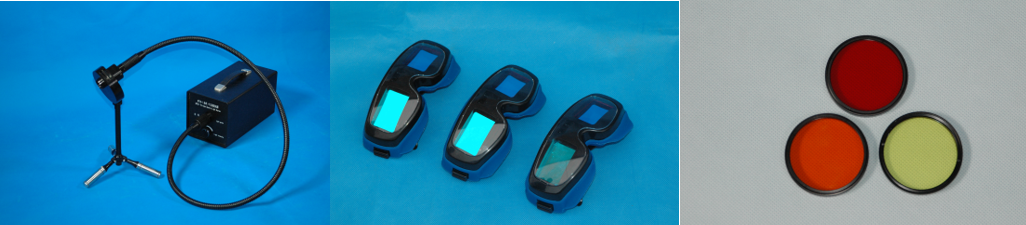

配置内容
名称 数量 名称 数量
光源主机 1台 转换接圈62mm-58mm 1个
光导管 1根 转换接圈67mm-62mm 1个
光导管支架 1个 转换接圈72mm-67mm 1个
滤光片拨轮 1个 转换接圈77mm-72mm 1个
黄色滤光眼镜 1付 黄色接收滤光片 1个
橙色滤光眼镜 1付 橙色接收滤光片 1个
红色滤光眼镜 1付 红色接收滤光片 1个
技术参数
1.
通用参数
项目 参数 项目 参数
出光方式 光导管输出 光导管长度 1.5米
灯泡种类 280瓦氙灯 光导管口径 Φ10mm
灯泡寿命 5000小时 主机尺寸 280x190x150mm
白光色温 6000K 主机重量 4.5kg
φ50cm白光强度 38000lux 包装 铝合金箱
供电方式 AC220v,50Hz

2.输出光波段及光功率

输出波段 光功率 输出波段 光功率
白光 21.6 W 510nm 1.30 W
CSS 8.5 W 530nm 1.37 W
365nm 1.05 W 555nm 2.35 W
415nm 3.96 W 580nm 2.0 W
450nm 2.45 W 610nm 0.95 W
470nm 1.88 W 650nm 0.42 W
490nm 1.70 W

3.输出光波段与滤光眼镜和接收滤光片的匹配关系

激发光 观察用接收滤光眼镜 照相用接收滤光片
CSS 橙色滤光眼镜 橙色接收滤光片
415nm 黄色滤光眼镜 黄色接收滤光片
450nm 橙色滤光眼镜 橙色接收滤光片
470nm 橙色滤光眼镜 橙色接收滤光片
490nm 橙色滤光眼镜 橙色接收滤光片
510nm 橙色滤光眼镜 橙色接收滤光片
530nm 红色滤光眼镜 红色接收滤光片
555nm 红色滤光眼镜 红色接收滤光
使用方法
  1. 展开光导管支架,把滤光片拨轮安装在支架上。
  2. 光导管入光口插接光源出光口,光导管出光口插接滤光片拨轮。
  3. 光源启动输出光束,转动拨轮选择输出光波段,照射物证。
  4. 佩戴与输出光相匹配的滤光眼镜观察荧光。
  5. 选择与输出光相匹配的接收滤光片,安装在镜头前,拍照荧光图像。

应用范围
(1)分色照明提高痕迹反差

  1. 操作方法:多波段光源输出光包括红、橙、黄、绿青、蓝、紫各种颜色。用各种颜色的光分别照射痕迹,由于痕迹与背景对单色光的吸收率存在差别,会看到痕迹与背景之间的反差不断变化。选择反差最大情况进行拍照。
  2. 特殊波段415nm:血迹的吸收峰在415nm,用415nm光照射血迹,血迹的颜色会加深,对于浅色客体上的潜血痕迹效果明显。操作方法是用415nm光与白光交替照射,观察二者的席位差别。
  3. 特殊波段580nm:茚三酮显现的指纹的吸收峰在580nm,用580nm光照射指纹,指纹的颜色会加深,对于浅色客体上的指纹效果明显。

(2)激发物证荧光

  1. 用多波段光源输出的激发光照射物证,物证吸收部分激发光的能量,再将这些能量转化成波长更长的光波释放出来,这就是荧光。
  2. 选择合适的接收滤光片档在眼前。接收滤光片阻挡激发光,透过荧光,人眼就可以观察到物证的荧光。

(3)多波段光源激发物证荧光的应用范围

激发光 物证种类
365nm 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维
CSS 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维、射击残留物、炸药残留物、多种助燃剂、BBD、Basic yellow、荧光指纹粉末、多种油脂、多种油墨产生红外发光
415nm 精斑、唾液斑、尿斑、汗液斑、多种纤维、荧光指纹粉末
450nm 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维、射击残留物、炸药残留物、多种助燃剂、BBD、Basic yellow、荧光指纹粉末、加热处理的汗液指纹
470nm 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、射击残留物、炸药残留物、多种助燃剂、多种纤维、加热处理的汗液指纹
490nm 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、茚三酮显现指纹再经氯化锌后处理、多种助燃剂、加热处理的汗液指纹
510nm 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、二氯荧光素、茚二酮、碱性品红、茚三酮显现指纹再经硝酸镉后处理、多种助燃剂
530nm 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、DFO、罗丹明6G、茚二酮
555nm DFO
