No.D015 BTZP-Ⅲ型照相载物台



价格:22000.00元/套
产品功能

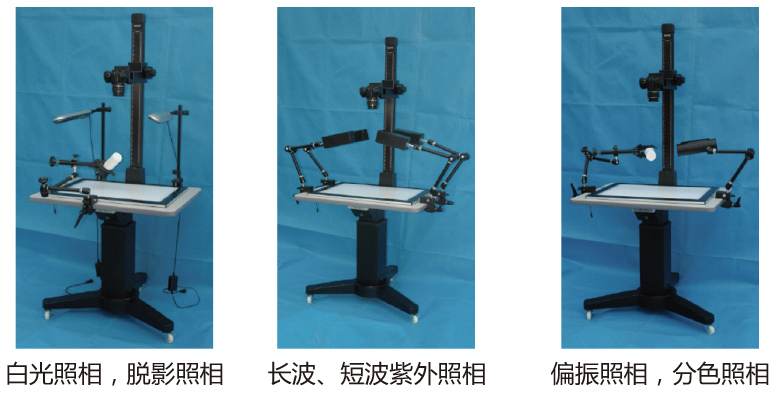

   白光照相、脱影照相、长波紫外照相、短波紫外照相、偏振照相、分色照相
产品配置
电动升降机 1个 掌纹压板 1个
载物台 1个 长波紫外灯 2个
立柱 1个 短波紫外灯 2个
白光灯具 2套 均匀光灯 1个
灯具支架 2套 检偏镜 1个
脱影灯箱 1个 起偏镜 1个
机械手 1套 滤光片 5个
万向臂 5个 转换接圈 4个
大力夹 5个 内六角扳手 1套
指纹压板 1个 螺丝刀 1把
规格参数
 1. 升降行程:72cm-89cm
 2. 载 物 台:800x600mm
 3. 立柱长度:1000mm
 4. 白光灯具:LED白光,2x27W
 5. 长波紫外:365nm,2x8W
 6. 短波紫外:254nm,2x8W
 7. 脱影灯箱:620x470x33mm
 8. 均匀光灯:20W LED,输出均匀光
 9. 转换接圈:58-62、62-67、67-72、72-77mm
10. 检 偏 镜:M58mm,线偏振
11. 起 偏 镜:M62mm,线偏振
12. 滤 光 片:M58mm,红、橙、黄、绿、蓝
13. 万 向 臂:长度900mm
14. 供电电源:AC220V,50Hz
使用方法

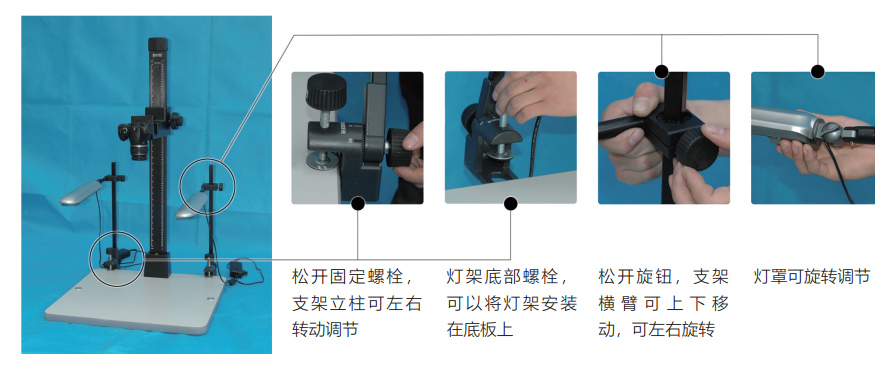

 1. 将载物台安装在电动升降机上,立柱安装在载物台上,相机安装在相机底座上(在立柱上,可上下移动)。
     按动升降机的升降调节开关,调整载物台的高度,以适应人体的高度。

 2. 转动相机底座上的手轮,底座带动相机沿立柱上下移动,调整合适的拍照距离。在取景器中看到良好的图
     像效果,就可以拍照了。

 3. 将2个灯具支架固定在载物台上,2个白光灯具安装在支架上。调整灯具支架的位置,使灯具为物证提供良
     好的照明条件,可进行白光照相。

 4. 脱影灯箱放置在载物台上,物证放置在脱影灯箱上。点亮脱影灯箱,物证周边的阴影会消失,可进行脱影
     照相。

 5. 将大力夹安装在载物台上,万向臂安装在大力夹上,均匀光灯安装在万向臂上,起偏镜安装在均匀光灯出
    光口上,检偏镜安装在照相机镜头上,可进行偏振光照相。

 6.将大力夹安装在载物台上,万向臂安装在大力夹上,均匀光灯安装在万向臂上,分别将红、橙、黄、绿、蓝
   滤光片安装在照相机镜头上,可进行分色照相。

 7.4个转换接圈可保证M58mm的滤光片和检偏镜可以安装在各种口径的镜头上。
 8. 将2个大力夹安装在载物台上,2个万向臂安装在大力夹上,2个长波紫外灯安装在万向臂上,调节万向臂,
    使灯具为物证提供良好的照明条件,可进行长波紫外反射照相,或长波紫外荧光照相。

 9.将2个大力夹安装在载物台上,2个万向臂安装在大力夹上,2个短波紫外灯安装在万向臂上,调节万向臂,
     使灯具为物证提供良好的照明条件,可进行短波紫外反射照相,或短波紫外荧光照相。

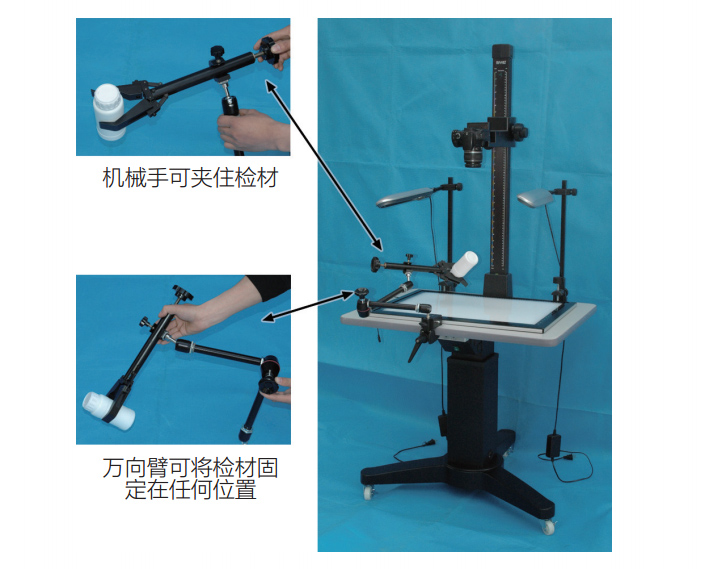

10.将大力夹安装在载物台上,万向臂安装在大力夹上,机械手安装在万向臂上,机械手可夹持不规则形状的物
    证(瓶子、杯子、螺丝刀等),调整万向臂和机械手的姿态,可以使物证的任何侧面对准照相机的镜头。
