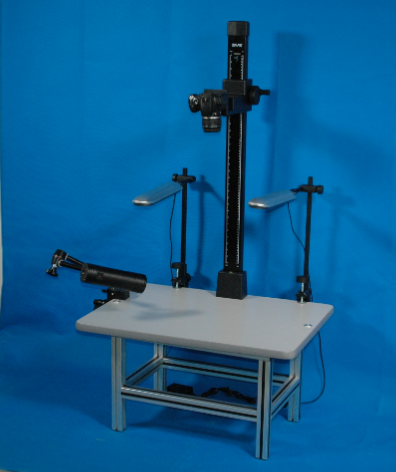

[No.D007]BTGP-Ⅳ型偏振光照相翻拍仪

价格:9600.00元/套 产品功能 白光拍照、脱影拍照、偏振光拍照、分色照相。

产品配置
名称 规格 名称 规格
底板 1个 滤光片 5个
底板支架 1个 转换接圈 4个
立柱 1个 万向臂 1个
脱影灯箱 1个 白光灯具 2套
均匀光灯 1个 灯具支架 2套
检偏镜 1个 内六角扳手 1把
起偏镜 1个 螺丝刀 1把
规格参数
  1. 底板尺寸:800x600mm底板支架:长600,宽400,高400mm
  2. 立柱长度:1000mm
  3. 白光灯具:LED白光,2x27W
  4. 脱影灯箱:670x470x14mm
  5.  均匀光灯:20W LED
  6.  转换接圈:58-62、62-67、67-72、72-77mm
  7. 检 偏 镜:M58mm,线偏振
  8.  起 偏 镜:M62mm,线偏振
  9.  滤 光 片:M58mm,红、橙、黄、绿、蓝
  10. 万 向 臂:长度900mm
  11. 供电电源:AC220V,50Hz
使用方法

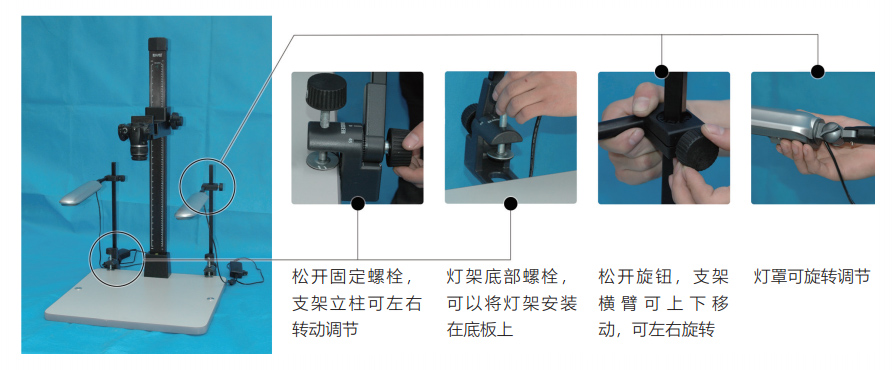

  1. 将底板安装在底板支架上,立柱安装在底板上,相机安装在相机底座上(在立柱上,可上下移动)。底板 距地面高度400mm,适合人体操作。
  2. 转动相机底座上的手轮,底座带动相机沿立柱上下移动,调整合适的拍照距离。在取景器中看到良好的图 像效果,就可以拍照了。
  3. 灯具支架固定在底板上,白光灯具安装在支架上。调整灯具支架的位置,使灯具为物证提供良好的照明条 件,可进行白光照相。
  4. 脱影灯箱放置在底板上,物证放置在脱影灯箱上。点亮脱影灯箱,物证周边的阴影会消失,可进行脱影照 相。
  5. 将万向臂安装在底板上,均匀光灯安装在万向臂上,起偏镜安装在均匀光灯出光口上,检偏镜安装在照相 机镜头上,可进行偏振光照相。
  6. 将万向臂安装在底板上,均匀光灯安装在万向臂上,分别将红、橙、黄、绿、蓝滤光片安装在照相机镜头 上,可进行分色照相。
  7. 四个转换接圈可保证M58mm的滤光片和检偏镜可以安装在各种口径的镜头上。
