明胶粘取足迹、静电板吸附灰尘足迹扫描 静电膜吸附灰尘足迹、镀铝面塑料膜足迹扫描 画报灰尘足迹偏振光应用 明胶粘取掌纹、指纹扫描



产品功能

暗视场配光，自然光扫描，偏振光扫描，扫描各种颜色（深色、浅色、花色）光滑客体上的足迹/掌纹/指纹。

产品用途：

1. 1. 扫描静电膜提取的灰尘足迹
   2. 扫描静电板提取的灰尘足迹
   3. 扫描明胶足迹提取片提取的灰尘和水渍足迹
   4. 扫描光滑平面（深色、浅色、花色）上附着的灰尘和水渍足迹

1. 1. 扫描明胶提取的掌纹/指纹
   2. 扫描光滑平面（深色、浅色、花色）上附着的掌纹/指纹
   3. 扫描各种证件（身份证、银行卡、社保卡等）上附着的掌纹/指纹
   4. 扫描各种材料（玻璃、塑料、金属）表面上附着的掌纹/指纹

扫描掌纹效果图

扫描指纹效果图

扫描灰尘指纹效果图

 产品组成

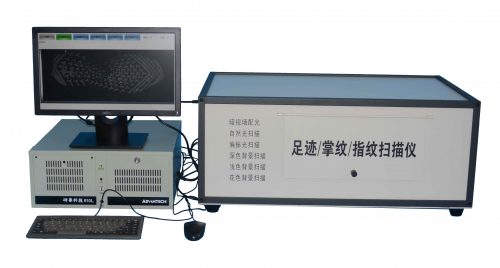

扫描仪主机、工控机。

工作方式

足迹扫描仪主要构成部分是线阵扫描CCD、线形光源、载物台、载物台滑动轨道、电控系统、电脑等。CCD镜头和线形光源对准载物台上检材的一条线，称为扫描线。CCD接收编码器一次信号，就记录一次扫描线的7200个像素信息。载物台沿滑轨移动360mm，扫描线从头到尾扫过检材的表面，CCD记录17850条线，共计1.28亿像素。软件将这些像素合成图像，呈现在电脑显示屏上，储存在硬盘里。

打开主机电源，将检材放置在载物台上，启动电脑，启动扫描仪控制程序。所有操作按程序界面的提示进行。

产品特点

1.图像无畸变

普通的照相机和CCD都是面阵影像记录设备，记录影像的二维平面信息。足迹的面积较大，拍照时，足迹的图像会充满镜头的视场。由于光学镜头的边缘会发生畸变，面阵影像记录设备拍照的足迹图像的边缘也会发生畸变。

足迹扫描仪的影像记录设备是线阵扫描CCD，每次只记录一条线的像素信息，软件将多条像素线合成图像，不会产生图像畸变。

2.图像亮度均匀

足迹的面积较大，用光源进行掠入射照明时，靠近光源的部分亮度高，远离光源的部分亮度低。面阵影像记录设备拍照的图像亮度不均匀。

足迹扫描仪的CCD和光源位置固定，图像亮度保持高度一致，依靠检材随载物台的移动实现整幅图像的记录，图像各部分的亮度高度一致。

3.扫描各种色调背景上的灰尘足迹

拍照灰尘足迹的配光方式是掠入射，光滑背景对入射光以定向反射为主，灰尘对入射光以漫反射为主，二者的差别使灰尘与背景之间产生反差。掠入射配光时，反差较大的拍照方向是接近光出射的角度。面阵影像记录设备只能在垂直检材表面的方向记录图像，无法记录反差较大的图像，因此要求检材的颜色是深色调，一般情况只能拍照黑色静电膜上灰尘足迹。

足迹扫描仪的线阵CCD和线型光源可以放置在足迹图像反差极大的位置、方向记录图像信息，在生产出厂前精准调试，固定位置。因此足迹扫描仪可以扫描各种颜色客体表面的的灰尘足迹，只要求客体表面有一定的光洁度。

4.偏振光扫描提高反差

在客体表面光洁度较高的情况下，使用自然光模式进行扫描。如果客体表面的光洁度较低，客体表面对入射光产生一定程度的漫反射，降低足迹图像的反差较低，使用偏振模式扫描可显著提高图像反差。

5.以暗视场配光方式扫描掌纹

暗视场效应只出现在光斑的边缘，可以覆盖完整的指纹，无法覆盖完整的掌纹，因此面阵影像记录设备不能对掌纹进行暗视场拍照。

扫描仪的线型光源照射在掌纹上，形成一条线形光斑，扫描仪的线阵CCD对准光斑边缘，形成暗视场配光方式，每次扫描一条线，都获得暗视场的反差效果。随着载物台的移动，扫描多条线，所有扫描线合成完整的掌纹图像就是真正的暗视场掌纹图像。

6.以暗视场配光方式扫描指纹

扫描仪满屏图像对应的实际物体面积是140x360mm，单枚指纹图像在屏幕上显示很小，看不清纹线。将指纹图像放大至满屏，指纹纹线非常清晰。原因是图像的原始分辨率是1259 DPI，放大4倍的分辨率可到312 DPI。

技术参数：

1. 1. 扫描模式：自然光扫描，偏振光扫描
   2. 配光方式：暗视场
   3. CCD种类：工业线阵CCD
   4. CCD单行分辨率：7200像素/行
   5. 水平方向分辨率：1259 DPI（17850点/14.17英寸）
   6. 竖直方向分辨率：1307 DPI（7200点/5.51英寸）
   7. 足迹图像的尺寸：360x140mm
   8. 足迹图像分辨率：1.2852亿像素（17850x7200）
   9. 掌纹图像的尺寸：140x120mm
   10. 掌纹图像分辨率：4284万像素（5950x7200）
   11. 指纹图像的尺寸：51x51mm
   12. 指纹图像分辨率：663万像素（2529x2623）
   13. 载物台尺寸：400x200mm
   14. 载物台行程：360mm
   15. 工作电源：AC220V，50HZ
   16. 主机尺寸：长900x宽600x高500mm
   17. 主机重量：19.8KG

使用方法：

1. 1. 打开检材投放口，将检材放置在载物台上。明胶片或静电板等厚型，可直接将检材放置在载物台上（线阵CCD可准确对焦）。静电膜或单张纸片等薄型检材，应先将1.6mm厚的亚克力板放置在载物台上，再将检材放置在亚克力板上（线阵CCD可准确对焦）。
   2. 打开主机开关，电脑开关，进入D盘，点击扫描仪程序执行文件，进入扫描仪程序界面。
   3. 点击【自然光】，选择自然光扫描模式。
   4. 点击【偏振光】，选择偏振光扫描模式。
   5. 点击【扫描】，开始扫描，扫描结束，图像呈现在屏幕上，图像自动保存在默认地址。
   6. 点击【保存】，可将图像保存在指定位置。
   7. 点击【查看】，可以查看已存入电脑的图像。
   8. 点击【退出】，可以退出扫描程序。
