No.9011 BTJD-Ⅱ型凹凸面灰尘足迹提取仪



重量:0.95kg
价格:1800.00/套

产品用途

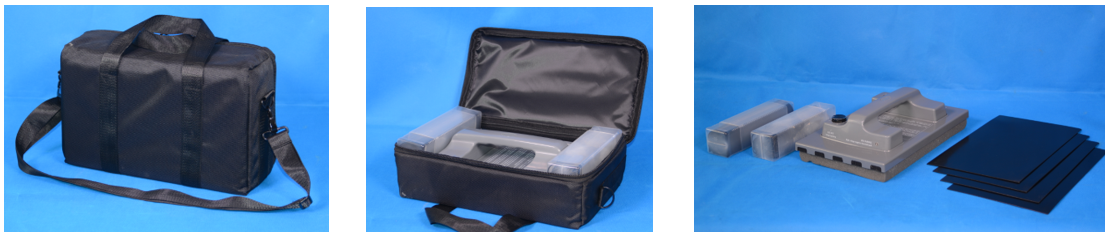

配置内容
序号 产品名称 数量 序号 产品名称 数量
1 凹凸面灰尘足迹提取仪 1台 5 电源适配器 1个
2 1.2米接地线 1根 6 提取单个足迹静电膜 10张
3 8米接地线延长线 1根 7 静电板 4张
4 充电器 1个 8 尼龙包 1个

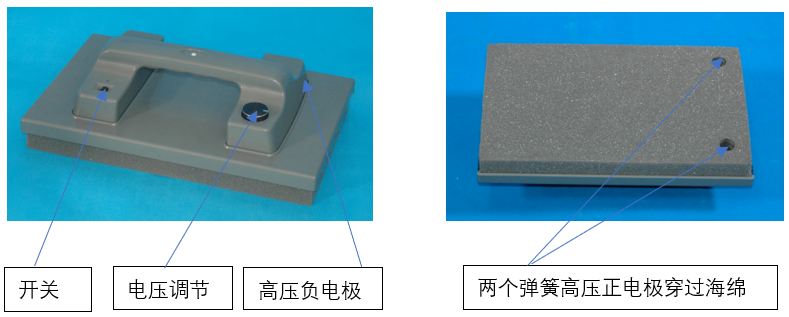

产品结构
功能介绍
  1. 吸附器内装充电电池,向前推动开关,指示灯亮起,仪器开机。此时弹簧正电极、负电极插孔都有高压静电。
  2. 转动电压调节旋钮,仪器输出电压在14KV-30KV之间可调。当地面灰尘较厚时,应选择低电压;当地面灰尘较薄时,应选择高电压。
  3. 电池电量耗尽时,将电源适配器插接在5V外接电源插孔上,可用交流供电。
  4. 电池电量耗尽时,将充电器插接在充电插孔上,进行充电,充电器红灯表示充电正在进行,绿灯表示充电结束。
  5. 配备接地延长线,如果室内地面绝缘,可以将接地线延伸到室外,在室外接地。
技术参数
  1. 输出电压:14KV-30KV之间可调
  2. 仪器尺寸:350*220*110mm
  3. 内置电池:4节AA镍氢电池,4x1.2V,1700mAH
  4. 连续工作:24小时
  5. 地线长度:1.2m
  6. 延长线长:8m
  7. 充  电  器:6V,1A
  8. 外箱尺寸:39x25x14cm
  9. 总  重  量:3.15kg
使用方法

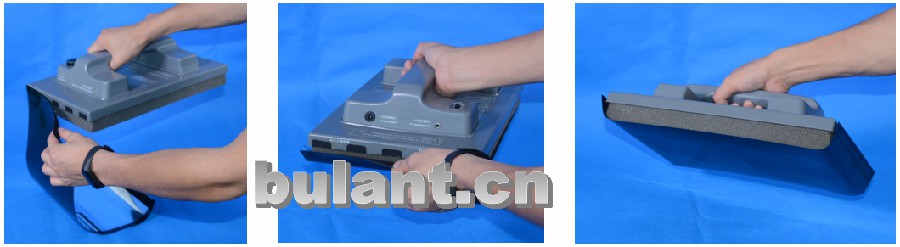

将静电膜粘贴在提取仪两端的尼龙尼龙粘胶上,使静电膜紧紧地包裹在海绵上,弹簧正极接触到静电膜的镀膜层

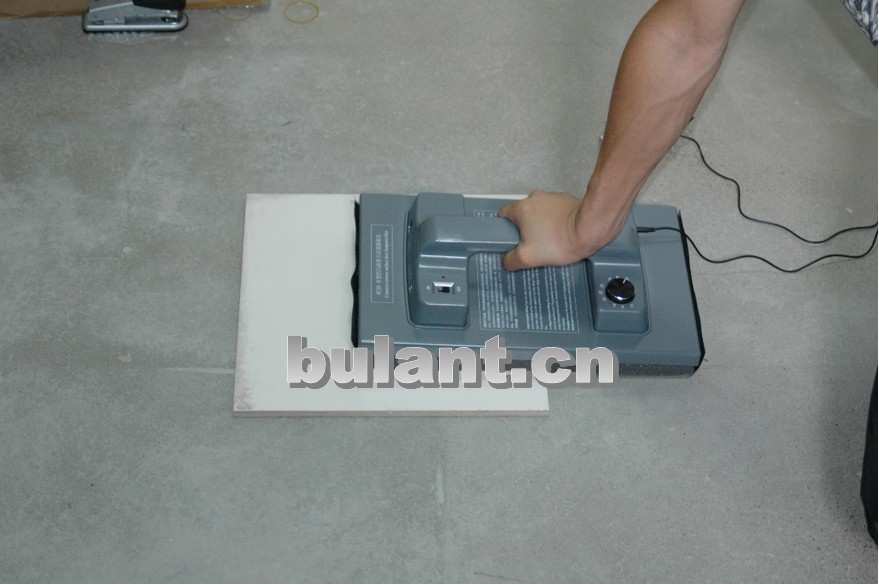

提取凹凸面上的灰尘足迹
将静电膜粘贴在底板两端的尼龙粘胶上,使静电膜包住海绵。接地线一端插接在吸附器负极插孔,另一端地锤放置在非绝缘地面上。手持提取仪,使静电膜覆盖凹凸面上的灰尘足迹。用力下压把手,使海绵随客体的表面变形,静电膜完全接触足迹,打开开关,正电荷通过海绵中的弹簧电极传输到静电膜上,负电荷通过接地线流入大地。进入到静电膜上的电荷产生电场,将灰尘足迹吸附在静电膜上。

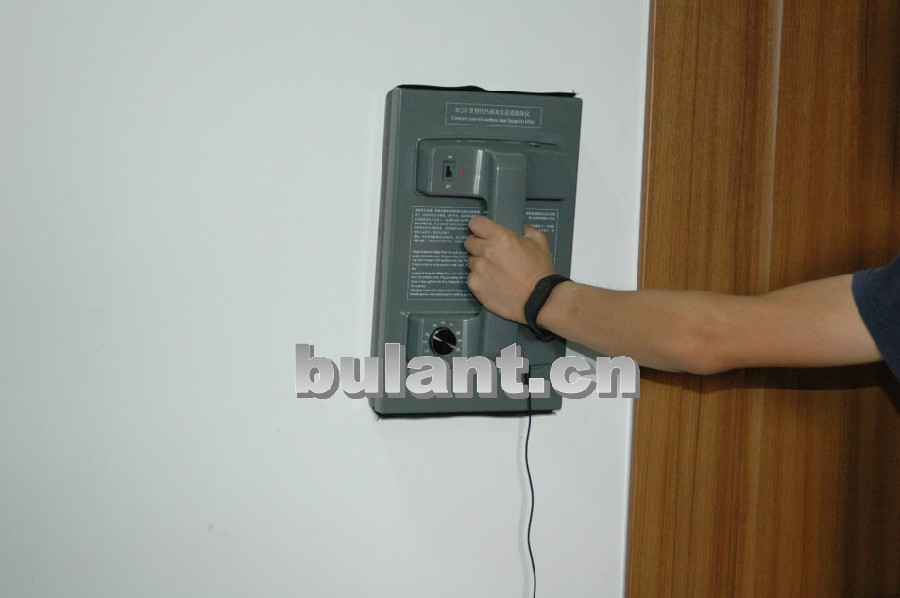

提取墙面上的灰尘足迹

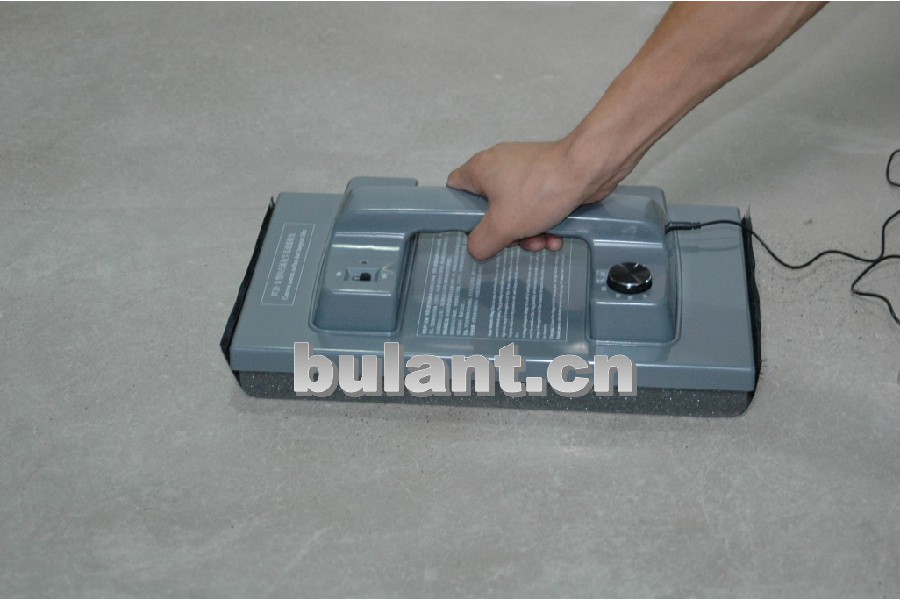

提取硬质平面单个足迹
  • 将静电膜粘贴在底板两端的尼龙粘胶上,使静电膜包住海绵。将接地线一端插接在高压负极插孔,另一端地锤放置在非绝缘地面上。手持提取仪,使静电膜覆盖地面上灰尘足迹。打开开关,正电荷通过海绵中的弹簧电极传输到静电膜上,负电荷通过接地线流入大地。进入到静电膜上的电荷产生电场,将灰尘足迹吸附在静电膜上。

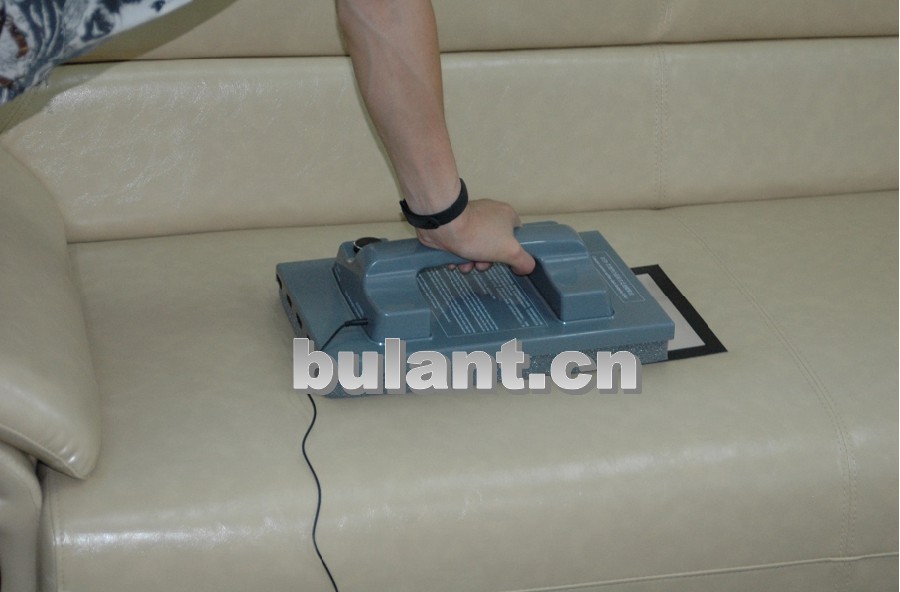

提取软质平面单个足迹

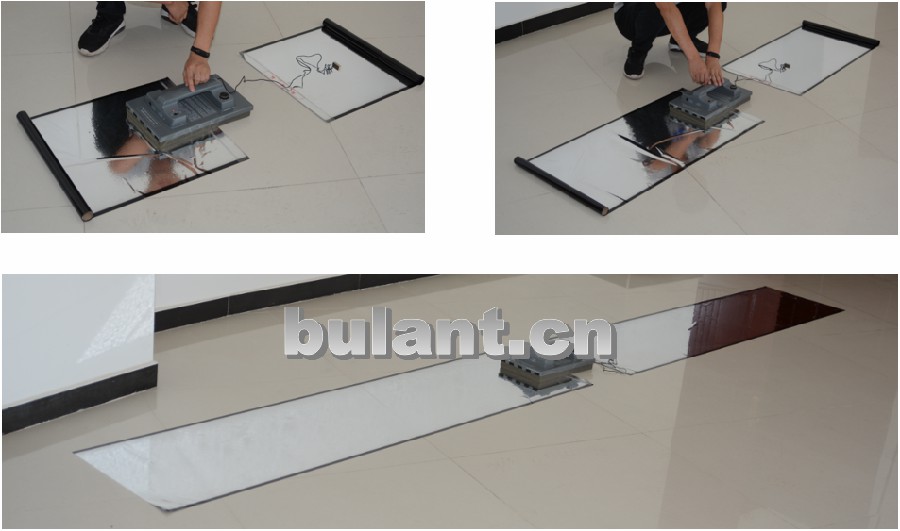

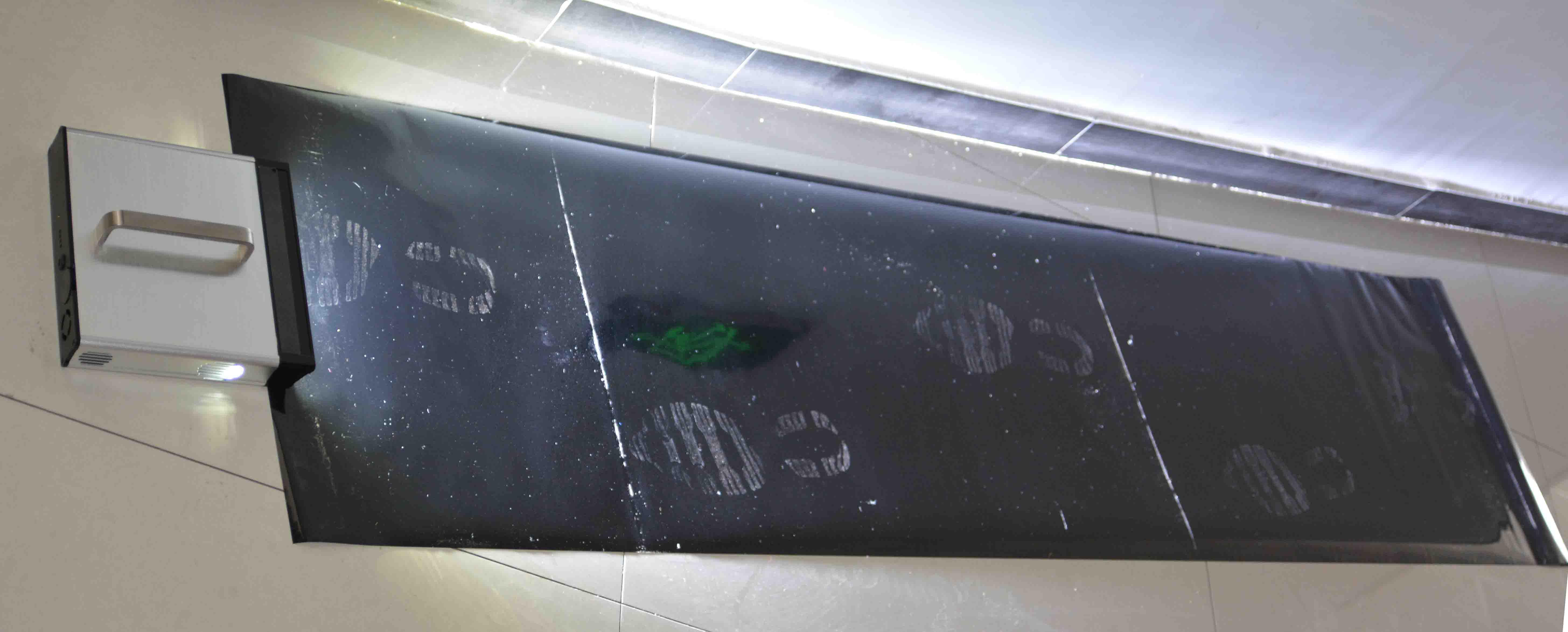

提取硬质平面成趟足迹

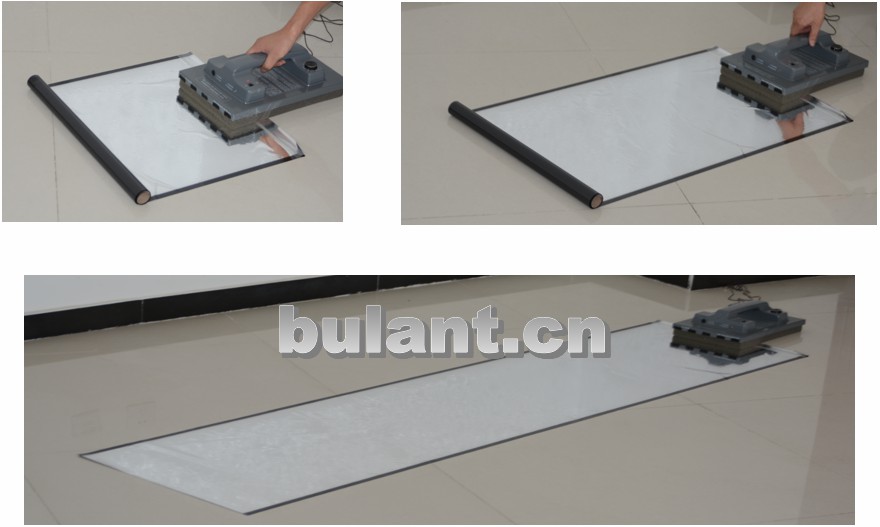

将静电膜卷放在足迹前,用提取仪的正电极弹簧压在静电膜上,将接地线一端插接在高压负极插孔,另一端地锤放置在非绝缘地面上。打开开关,正电荷通过正电极弹簧传输到静电膜上,负电荷通过接地线流入大地。在同性电荷相斥力的作用下,静电膜自动展开,覆盖在足迹上。进入到静电膜上的电荷产生电场,将灰尘足迹吸附在静电膜上。


提取绝缘地面上的成趟足迹
如果地面是木地板、塑料地板等绝缘材料,负电荷不能排放到大地中,正电荷就不能充分、足量地流入静电膜,静电膜不能展开,也不能对灰尘产生足够的吸附力。采取下面两个方法,可以解决问题。

1. 把接地线延长,连接到非绝缘地面,或连接在暖气管道、上下水管等导体上。这样,打开吸附器开关,负电荷可以顺利地流入大地,正电荷才能充分、足量地流入静电膜。
2.
用两卷静电膜。一卷静电膜接触吸附器的正极,充入正电荷,用于提取足迹,另一卷静电膜接触吸附器的负极接地线,用于释放负电荷。打开吸附器开关后,两个静电膜同时被充电,同时自动展开。
