No.E035 BTZK-Ⅲ型静电压痕仪

价格:17500.00元/台

一、 产品功能

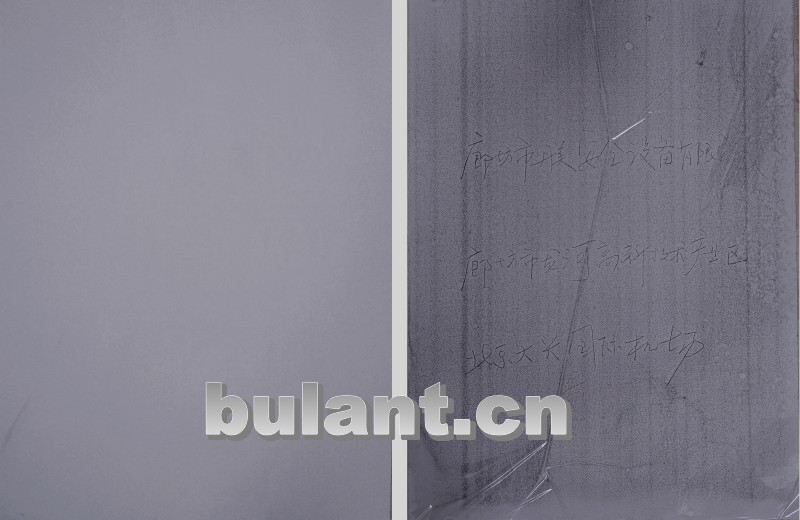

人们在多层纸张上书写时,除了在表层纸张上留下笔的墨迹,也会在下面的多层纸张上留下凹陷痕迹。将这些凹陷痕迹着色,
就可以在下层纸张上显示出表层纸张上的书写内容。静电压痕仪就是这种显现书写凹陷痕迹的专用仪器。

遗留在纸张上的灰尘足迹可以用静电压痕仪将灰尘足迹转移到塑料膜上,将透明塑料膜放置在黑色背景上,用低角度入射光
照射塑料膜,可以看到散射光线的灰尘在黑色背景中反差非常明显。

二、 仪器安装

1、 仪器开箱后,请参阅装箱单清点仪器和附件。

2、 用静电粉导管连接仪器右前侧的出粉口和喷粉罩的进粉口,连接方法是:直接将静电粉导管插入出粉口和进粉口。

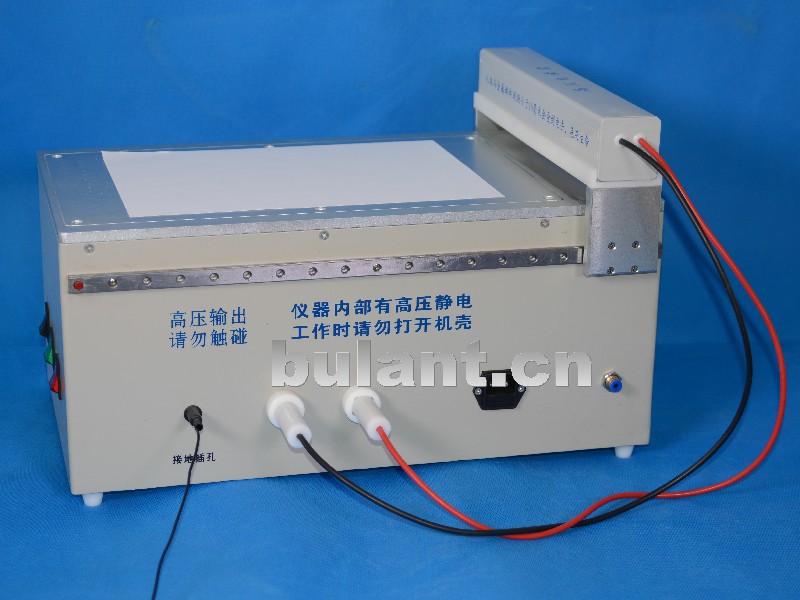

3、 将电晕盒放置在尼龙支架上,两个插头插接在仪器右侧的两个插孔内。

三、 操作步骤

(一)显现书写笔迹的印压痕迹

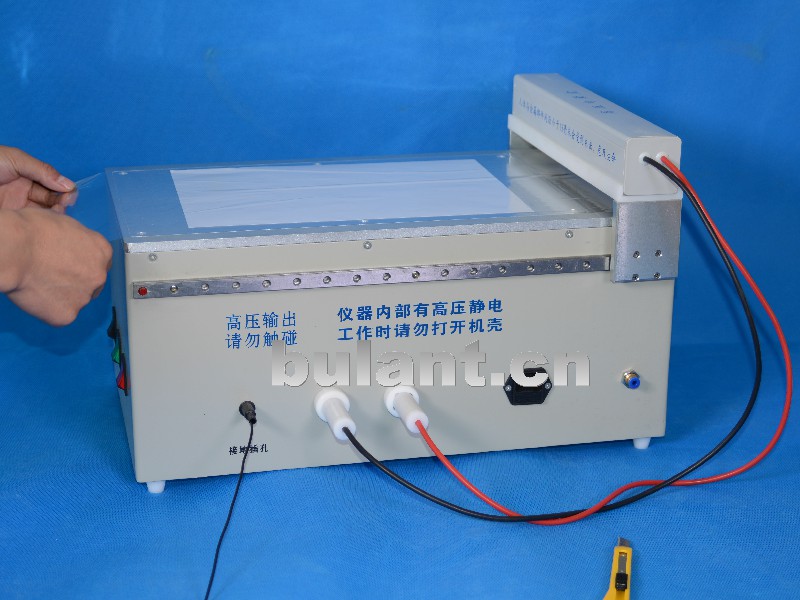

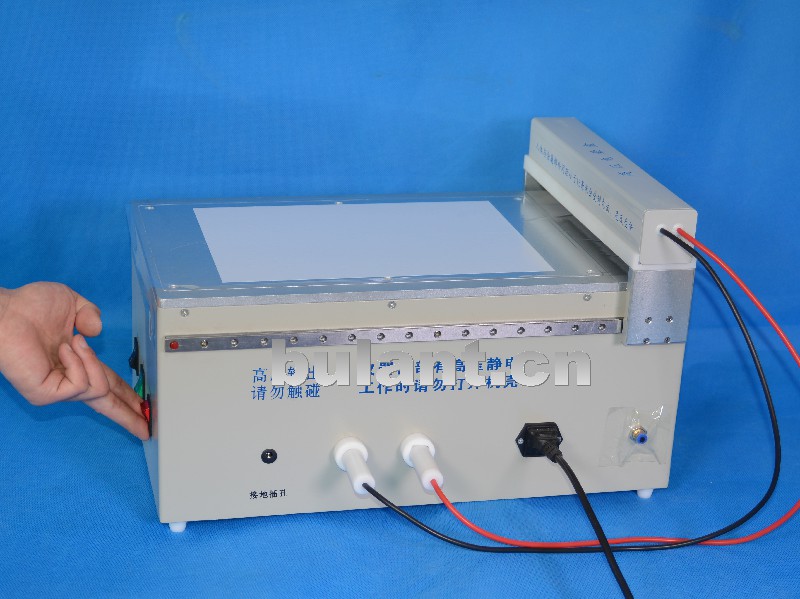

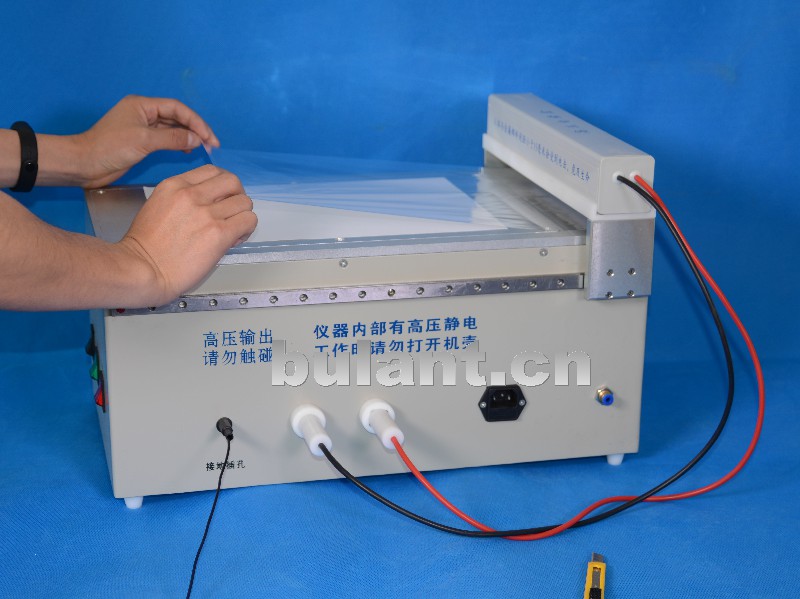

1、 接通AC220V电源,打开电源开关,真空泵启动,多空板上的小孔向内吸入空气。把被检纸张放置在多孔板上,将塑料薄膜
平整地覆盖在被检纸张上,塑料薄膜和纸张都被紧紧地吸附在多孔板上。

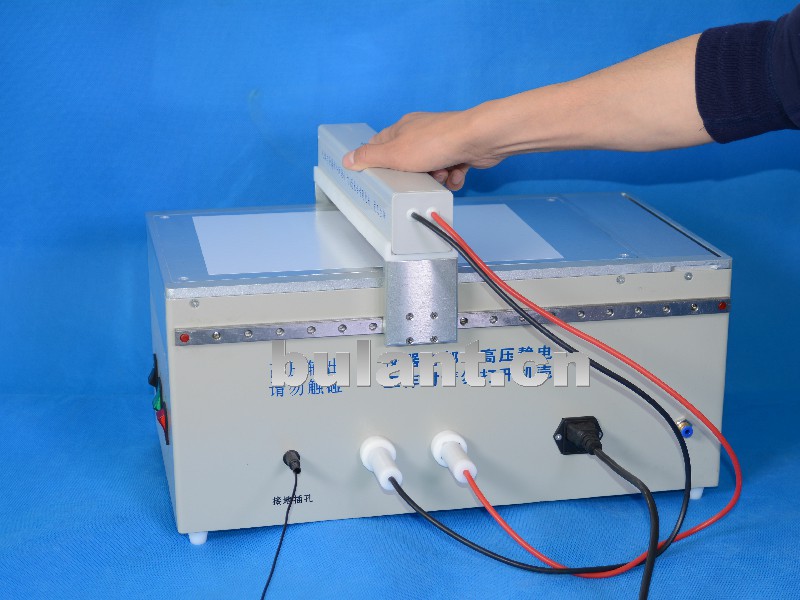

2、 打开高压开关,电晕盒会产生臭氧味道,表明电晕盒已开始工作。推动电晕盒,电晕盒与尼龙支架一同沿导轨移动,使电
晕盒从头至尾扫过纸张,往返扫过
2次,关闭高压开关。

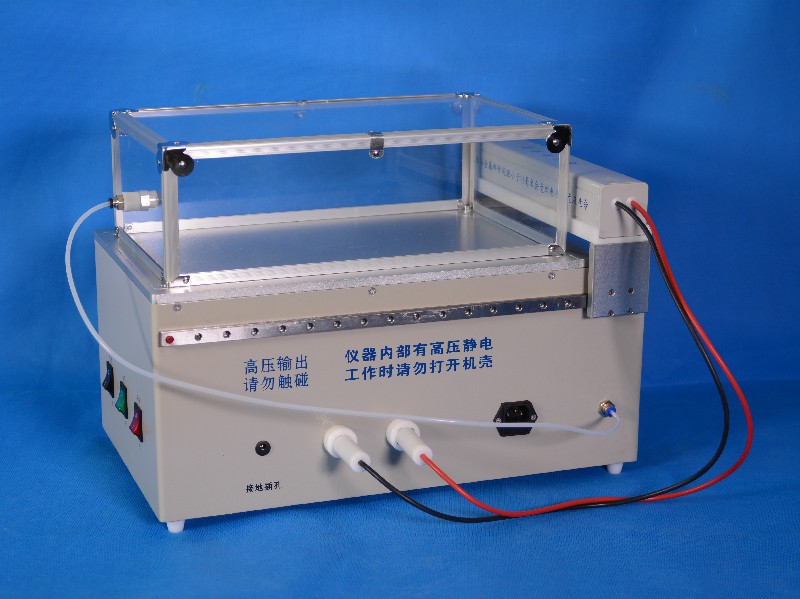

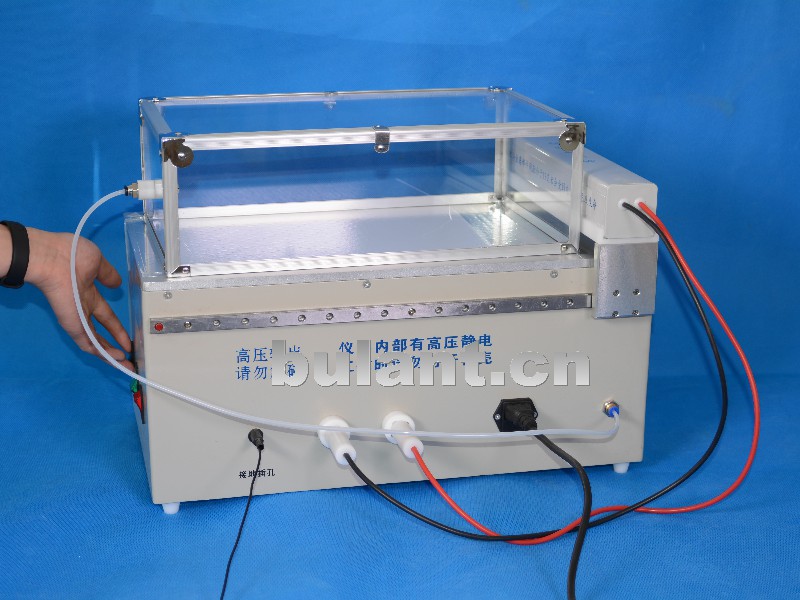

3、 将喷粉罩放置在多孔板上,间歇按动喷粉开关数次,直至塑料薄膜上显现出黑度适宜的影象为止。

4、 取下喷粉罩,观察显现效果。如果痕迹的着粉量太小,可以重复前面的喷粉过程。如果对显现效果满意,就关闭电源开关。

5、 用羽毛刷轻轻刷动字迹,字迹的反差会明显增强。此方法有可能损坏字迹,因此应慎重使用。应先做一些实验,积累经验,
再对检材进行此操作。

6、 用刀具在多孔板后端将塑料薄膜断开。如显现的痕迹有保存价值,可在塑料薄膜痕迹上用宽胶带纸粘贴,剪切下保存。也
可在显现痕迹上再覆盖一层塑料薄膜,再进行一次电晕处理,剪下保存。

7、 静电压痕仪工作的最佳环境湿度是相对湿度50%~75%,环境相对湿度超过75%时,应对检测环境进行除湿。环境相对湿度小
50%时,应对被检文件进行加湿处理。加湿方法是:在深托盘内加入深约1cm的清水,把多孔托盘放置在深托盘上,将被检
纸张放置在多孔托盘上,把浅托盘覆盖在多孔托盘,放置
3分钟左右取出纸张。

(二)显现纸张上的灰尘足迹

1、 接通AC220V电源,打开电源开关,真空泵启动,多空板上的小孔向内吸入空气。把被检纸张放置在多孔板上(有灰尘足迹的
表面朝上),将塑料薄膜平整地覆盖在被检纸张上,塑料薄膜和纸张都被紧紧地吸附在多孔板上。

2、 打开高压开关,电晕盒会产生臭氧味道,表明电晕盒已开始工作。推动电晕盒,电晕盒与尼龙支架一同沿导轨移动,使电晕
盒从头至尾扫过纸张,往返扫过
2次,关闭高压开关。

3、 用刀具在多孔板后端将塑料薄膜断开。取下塑料薄膜,将下表面翻转过来使其向上,放置在黑色背景上,用低角度入射光照
射塑料膜,可以看到散射光线的灰尘在黑色背景中反差非常明显。

四、安装塑料膜

1、 卸下塑料膜固定架左右两侧的螺钉,向上提起固定架。

2、 卸下固定架上旧的塑料膜纸轴,换上新的塑料膜轴。

五、添加静电粉

1、 卸下塑料膜固定架左右两侧的螺钉,向上提起固定架,就可以看到下面的储粉盒。

2、 用板子打开储粉盒的盖子,加入静电粉,加粉量不要超过储粉盒容量的2/3

六、注意事项

1、 在开动本仪器前,一定要确认电源插座有接地线,否则打开高压开关时仪器壳体上会存在较高的静电压。

2、 电晕盒的金属部分带有高压静电,手持电晕盒时,只能接触塑料部分,不能靠近金属部分。

3、 为避免高压电源输出空载,导致电器元件损坏,禁止在不接电晕盒的情况下打开高压开关。

4、 仪器出厂时储粉盒内已存有适量的静电粉。如果在使用时喷粉不足,应检查储粉盒内的储粉量,正常的储粉量是
深度约
5厘米,可用一细杆插入粉盒后取出测量。

七、技术指标

八、装箱内容
